كيفية التحقق من استقامة قوس الصفائح المعدنية؟

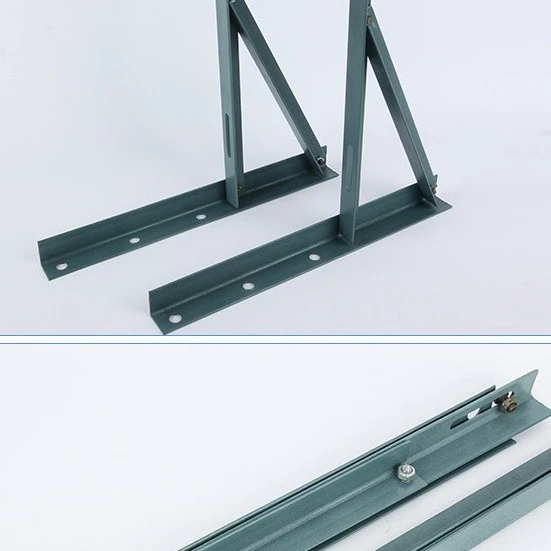

مرحبًا يا من هناك! كمورد للأقواس المصنوعة من الصفائح المعدنية، أعلم مدى أهمية ضمان استقامة هذه الأقواس. سواء كان أقوس مقعد السيارة، انقوس التحكم في الحفارة، أودعامات من الفولاذ المقاوم للصدأ لمكيفات الهواءيمكن أن تؤدي الاستقامة إلى تحسين أو تعطيل وظيفة المنتج النهائي وسلامته. لذلك، دعونا نتعمق في كيفية التحقق من استقامة دعامة الصفائح المعدنية.

لماذا يهم الاستقامة

أولاً، لماذا يجب أن نهتم بالاستقامة؟ حسنًا، القوس غير المستقيم يمكن أن يؤدي إلى جميع أنواع المشاكل. في حالة حامل مقعد السيارة، إذا لم يكن مستقيمًا، فقد لا يتناسب بشكل صحيح مع السيارة، مما قد يعرض سلامة الركاب للخطر. بالنسبة لكتيفة التحكم في الحفار، يمكن أن يؤثر سوء المحاذاة بسبب عدم الاستقامة على دقة أدوات التحكم، مما يؤدي إلى التشغيل غير الفعال. وبالنسبة للدعائم المصنوعة من الفولاذ المقاوم للصدأ لمكيفات الهواء، يمكن أن تتسبب الدعامة غير المستوية في اهتزاز الوحدة أو حتى سقوطها، مما يؤدي إلى إتلاف المعدات. إذن، كما ترى، الاستقامة ليست مزحة!

التفتيش البصري

إن أبسط طريقة لبدء التحقق من استقامة دعامة الصفائح المعدنية هي من خلال الفحص البصري. ما عليك سوى إلقاء نظرة فاحصة على الحامل تحت الإضاءة المناسبة. ضعه على سطح مستو أو حافة مستقيمة، مثل المسطرة أو قطعة معدنية طويلة ومسطحة. إذا كانت هناك أي انحناءات أو منحنيات أو اعوجاجات واضحة، فستتمكن من اكتشافها على الفور.

لكن الفحص البصري له حدوده. في بعض الأحيان، تكون الانحرافات صغيرة جدًا بحيث يصعب اكتشافها بالعين المجردة. وذلك عندما نحتاج إلى اللجوء إلى أساليب أكثر دقة.

باستخدام حافة مستقيمة

الحافة المستقيمة هي أداة أساسية ولكنها فعالة للتحقق من الاستقامة. يمكنك استخدام حافة مستقيمة من المعدن أو الجرانيت. ضع الحافة المستقيمة على طول الدعامة. إذا كانت هناك أي فجوات بين الحافة المستقيمة والقوس، فهذا يعني أن القوس غير مستقيم.

لقياس حجم الفجوة، يمكنك استخدام مقاييس المحسس. هذه شرائح رفيعة من المعدن بسماكات مختلفة. قم بتحريك أجهزة القياس داخل الفجوة حتى تجد المقياس الذي يناسبك بشكل مريح. يمنحك سمك مقياس المحسس هذا فكرة عن مدى انحراف الدعامة عن الاستقامة.

محاذاة الليزر

تعد محاذاة الليزر طريقة أكثر تقدمًا للتحقق من الاستقامة. يمكنك استخدام أداة محاذاة الليزر، والتي تعرض شعاع ليزر مستقيمًا. ضع الحامل في مسار شعاع الليزر. إذا كان الدعامة مستقيمة، فسيضرب ضوء الليزر الدعامة بالتساوي على طولها.

إذا كان هناك أي انحناءات أو منحنيات، فسيتم مقاطعة ضوء الليزر أو إظهار أنماط غير متساوية على الدعامة. تأتي بعض أدوات المحاذاة بالليزر أيضًا مع برنامج يمكنه تحليل البيانات ويمنحك قياسات دقيقة للانحرافات. تعتبر هذه الطريقة رائعة لاكتشاف الانحرافات الصغيرة جدًا التي قد تغفلها الطرق الأخرى.

آلة قياس الإحداثيات (CMM)

آلة قياس الإحداثيات، أو CMM، هي جهاز عالي الدقة يستخدم في التصنيع ومراقبة الجودة. يمكنه قياس أبعاد وهندسة الجسم بدقة كبيرة.

لاستخدام CMM للتحقق من استقامة حامل الصفائح المعدنية، يتم وضع الحامل على طاولة القياس الخاصة بالجهاز. يتحرك مسبار CMM على طول سطح الحامل، ويجمع نقاط البيانات. يقوم الجهاز بعد ذلك بتحليل نقاط البيانات هذه لتحديد استقامة الدعامة.

تعد أجهزة CMM دقيقة جدًا، ولكنها أيضًا باهظة الثمن وتتطلب مشغلين مدربين. لذلك، يتم استخدامها عادةً في منشآت التصنيع واسعة النطاق حيث تكون القياسات عالية الدقة أمرًا ضروريًا.

اختبار الموجات فوق الصوتية

يعد اختبار الموجات فوق الصوتية طريقة أخرى يمكن استخدامها للتحقق من الهيكل الداخلي للدعامة، مما قد يؤثر على استقامتها. يتم إرسال الموجات فوق الصوتية من خلال القوس، ويتم تحليل انعكاسات هذه الموجات.

إذا كانت هناك أي عيوب داخلية، مثل الشقوق أو الشوائب، فإنها يمكن أن تتسبب في انعكاس الموجات فوق الصوتية بشكل مختلف. يمكن أن تؤدي هذه العيوب إلى توزيع غير متساوي للضغط في الدعامة، مما قد يؤدي إلى التواءها أو انحناءها بمرور الوقت. ومن خلال اكتشاف هذه العيوب الداخلية مبكرًا، يمكنك اتخاذ خطوات لتصحيحها والتأكد من استقامة الدعامة.

الصيانة الدورية ومراقبة الجودة

يجب أن يكون التحقق من استقامة أقواس الصفائح المعدنية جزءًا من برنامج الصيانة المنتظمة ومراقبة الجودة. اجعل من عادتك التحقق من كل دفعة من الأقواس التي تخرج من الإنتاج. بهذه الطريقة، يمكنك اكتشاف أي مشكلات مبكرًا ومنع الأقواس المعيبة من الوصول إلى العملاء.

احتفظ أيضًا بسجلات قياسات الاستقامة. ويمكن استخدام هذه البيانات لتحديد الاتجاهات مع مرور الوقت. على سبيل المثال، إذا لاحظت أن استقامة الأقواس تزداد سوءًا تدريجيًا، فقد يشير ذلك إلى وجود مشكلة في عملية التصنيع تحتاج إلى معالجة.

تصحيح مسائل الاستقامة

إذا وجدت أن الدعامة ليست مستقيمة، فلا تقلق! هناك طرق لتصحيح ذلك. بالنسبة للانحناءات البسيطة، يمكنك استخدام الرذيلة والمطرقة لتسوية الدعامة برفق. فقط تأكد من استخدام مطرقة ذات وجه ناعم لتجنب إتلاف سطح الدعامة.

بالنسبة للانحناءات أو الإعوجاجات الأكثر شدة، قد تحتاج إلى استخدام مكبس أو آلة ثني. يمكن لهذه الآلات تطبيق المزيد من القوة لإعادة تشكيل الدعامة. لكن كن حذرًا عند استخدام هذه الآلات، لأن القوة المفرطة يمكن أن تتسبب في تشقق الدعامة أو كسرها.

خاتمة

لذلك، هناك لديك! يعد التحقق من استقامة حامل الصفائح المعدنية جزءًا مهمًا لضمان جودة هذه المنتجات ووظائفها. سواء كنت تستخدم فحصًا بصريًا بسيطًا، أو حافة مستقيمة، أو محاذاة بالليزر، أو CMM، أو اختبار بالموجات فوق الصوتية، فإن كل طريقة لها مزاياها الخاصة ويمكن استخدامها وفقًا لمستوى الدقة المطلوب.
